主要製品事例
TFD800（ダイカストホルダー専用材質）開発素材 詳細はこちら >
仕様
引張り強さ(Mpa)≧800、耐力(Mpa)≧480、伸び(％)≧2、硬度(HB)260～320、ヤング率(Gpa)175～195
特徴
・従来のTFDシリーズより更に高い強度を実現
・超微細黒鉛組織により、水脆化に強く、ポケット部の腐食によるヘタリを抑制し、長寿命化を実現する
・単品重量1kg未満の産業用機械小物駆動部品から、単品重量10tを超えるダイカストホルダーまで
高強度に耐えられる強度部材

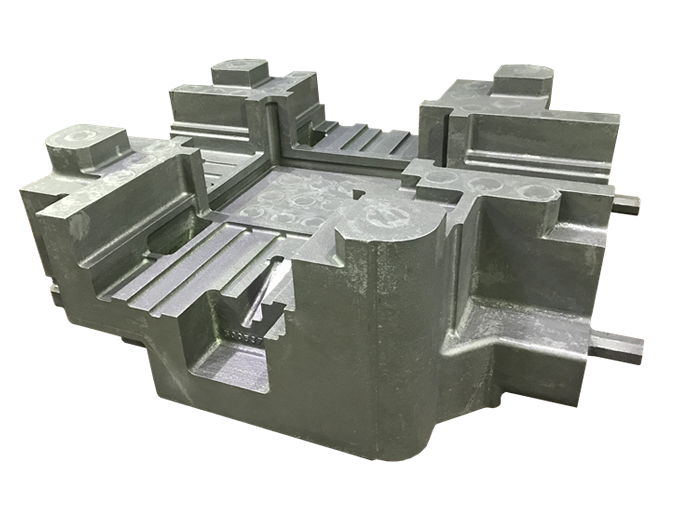

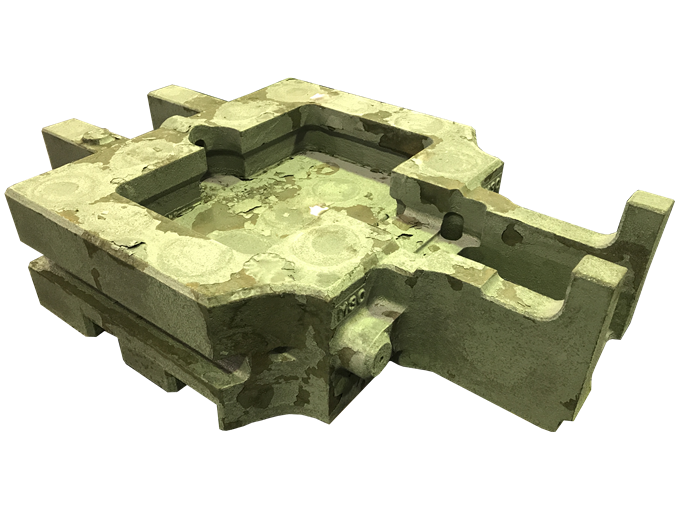

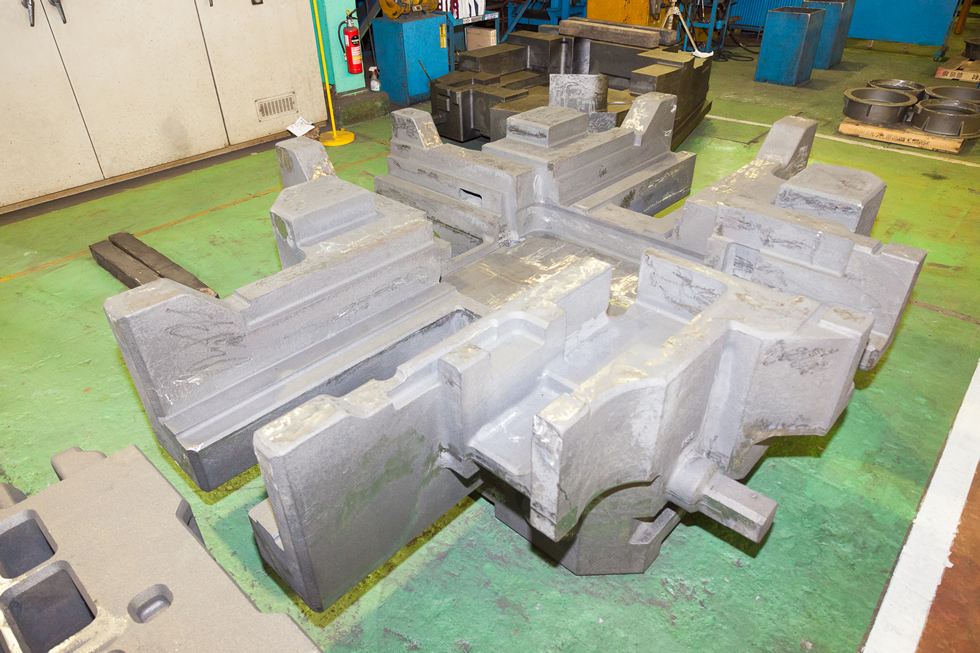

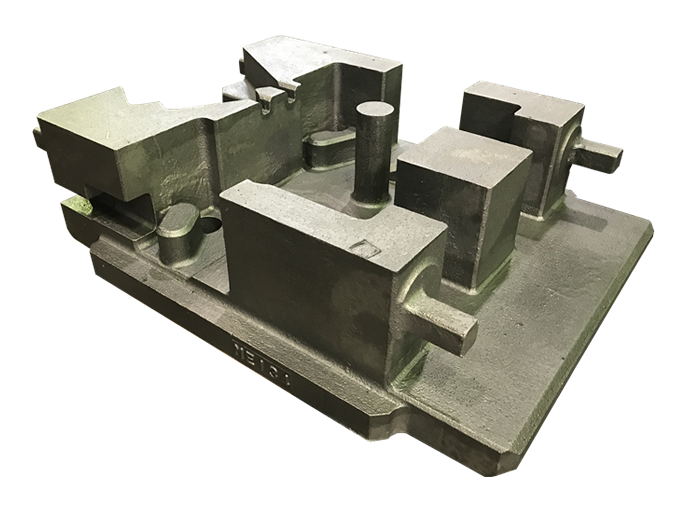

| 製品名： | 固定ホルダー |
| 材質： | TFD800 |
| サイズ： | 1900×1700×650 |
| 重量： | 8500kg |

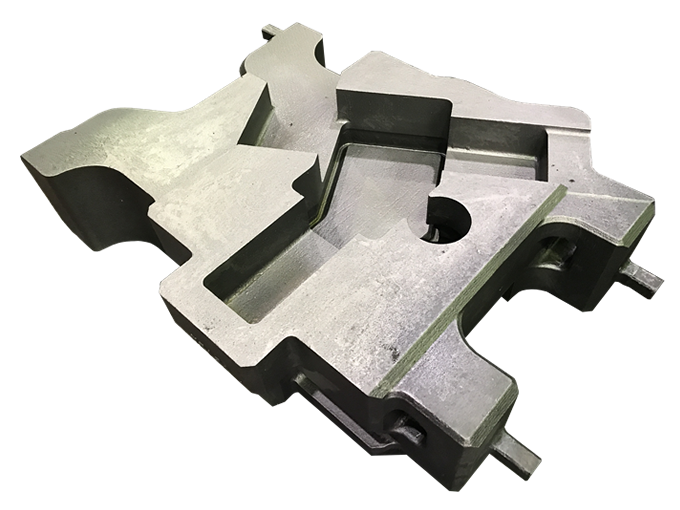

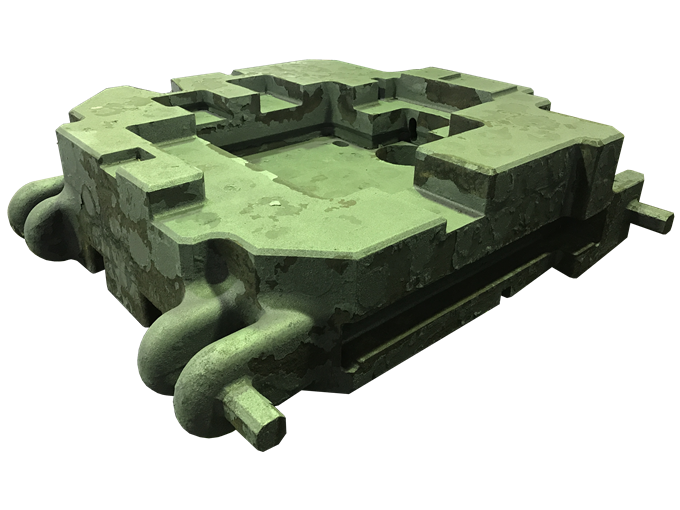

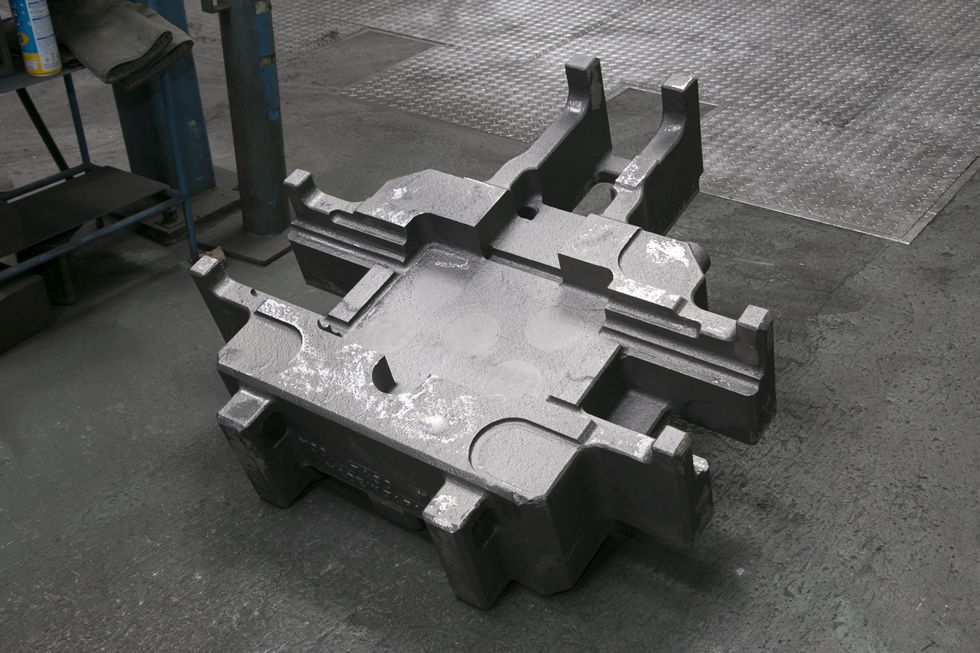

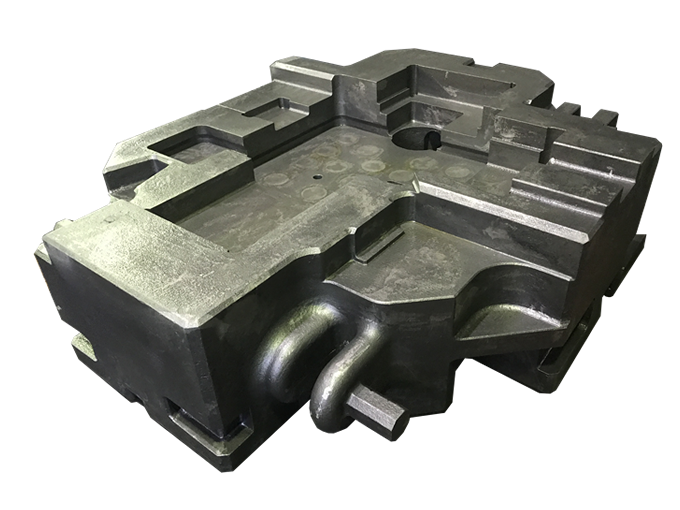

| 製品名： | 可動ホルダー |
| 材質： | TFD800 |
| サイズ： | 2000×1800×600 |
| 重量： | 6100kg |

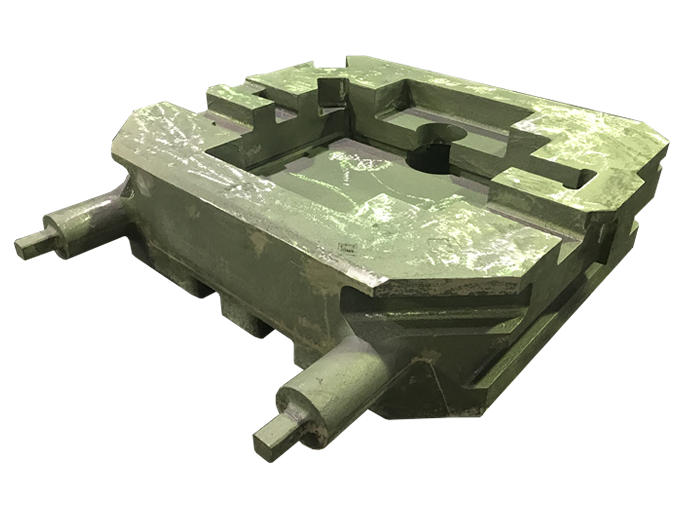

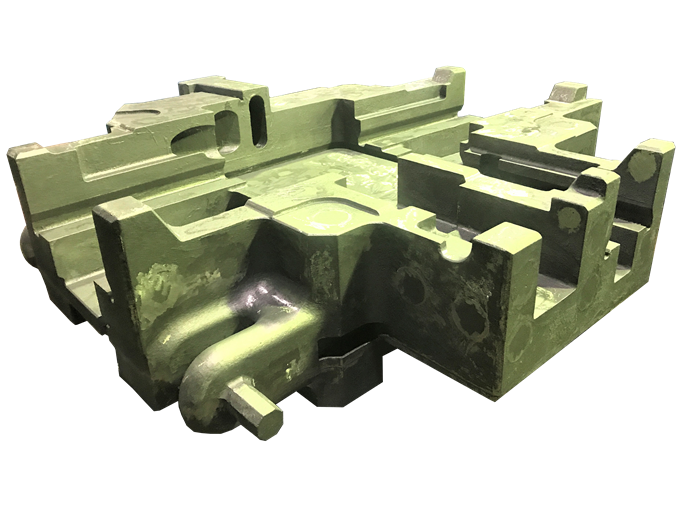

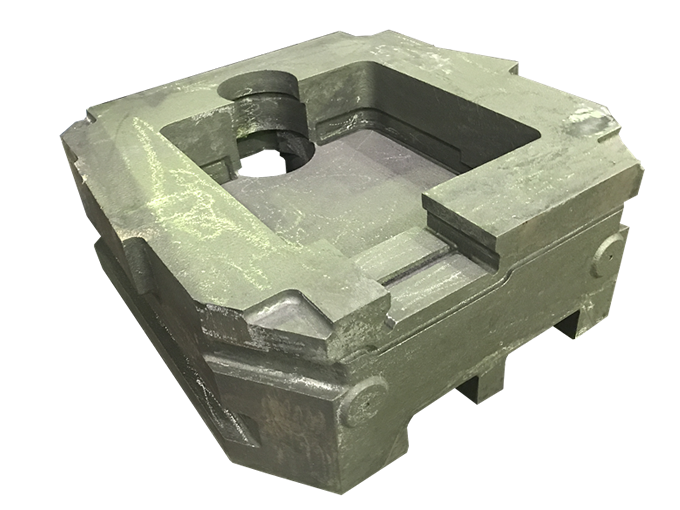

| 製品名： | 固定ホルダー |
| 材質： | TFD800 |
| サイズ： | 1800×1500×500 |
| 重量： | 5500kg |

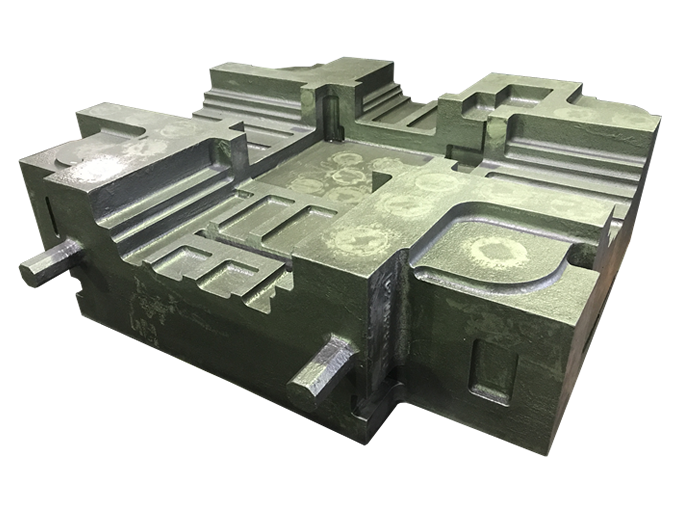

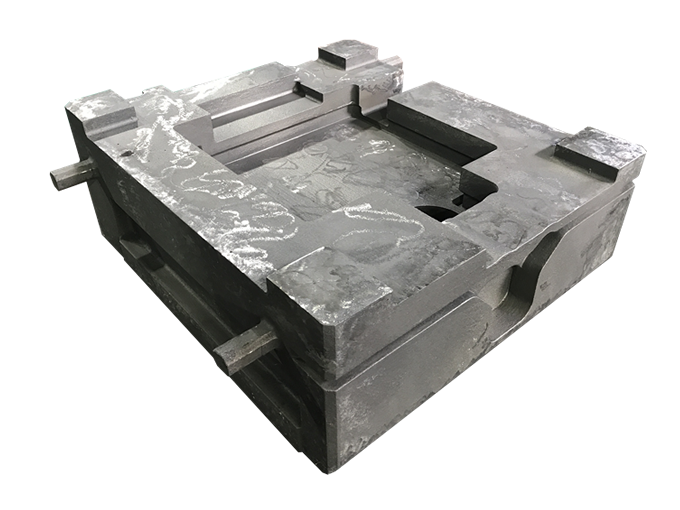

| 製品名： | 固定ホルダー |
| 材質： | TFD800 |
| サイズ： | 1800×1500×500 |
| 重量： | 5500kg |

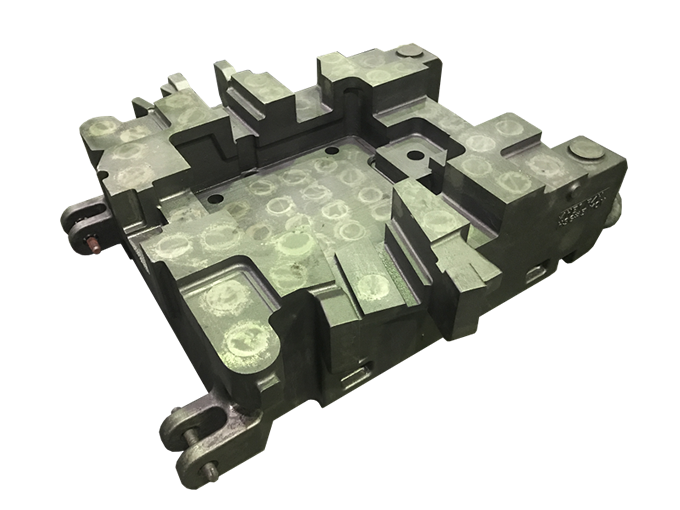

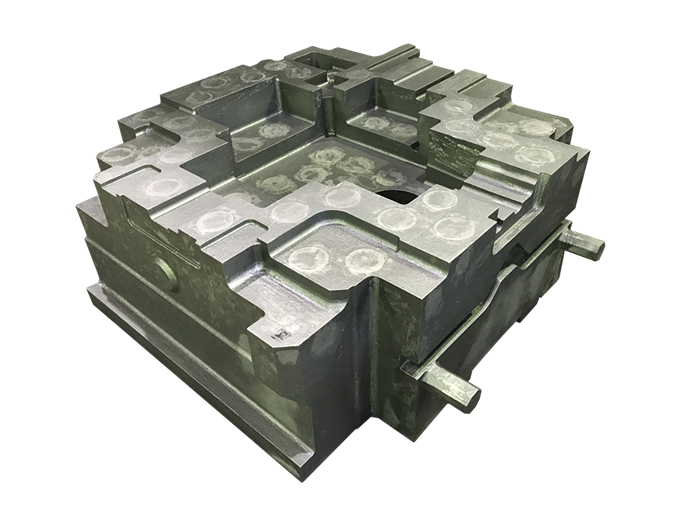

| 製品名： | 固定ホルダー |
| 材質： | TFD800 |
| サイズ： | 800×700×350 |
| 重量： | 700kg |

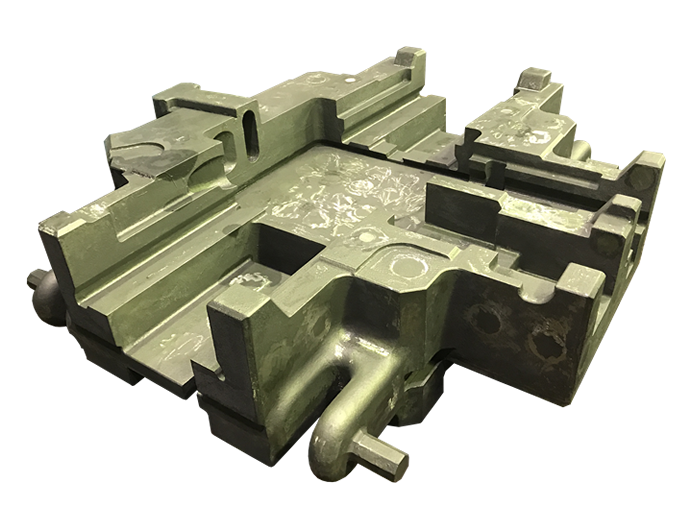

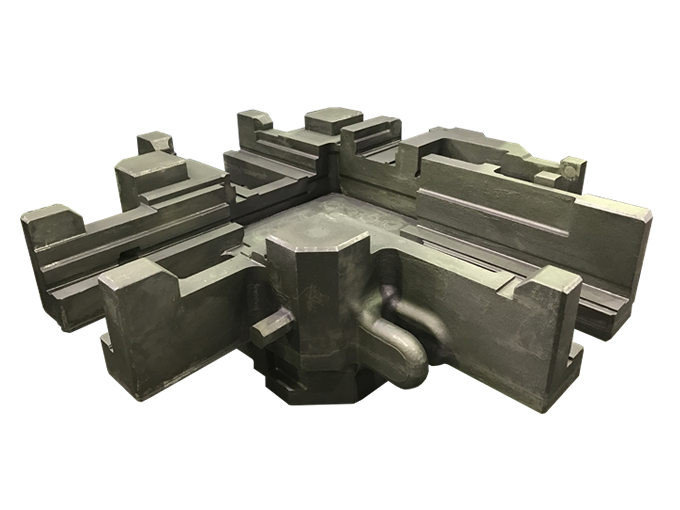

| 製品名： | 可動ホルダー |
| 材質： | TFD800 |
| サイズ： | 1100×700×350 |
| 重量： | 700kg |
TFD650HH（ダイカストホルダー専用材質）開発素材 詳細はこちら >
仕様
引張り強さ(Mpa)≧650、耐力(Mpa)≧400、伸び(％)≧10、硬度(HB)190～270、ヤング率(Gpa)170～185
特徴
・TFD600より、更に耐力を極限まで高めることで鋼クラスを超える高い剛性を実現

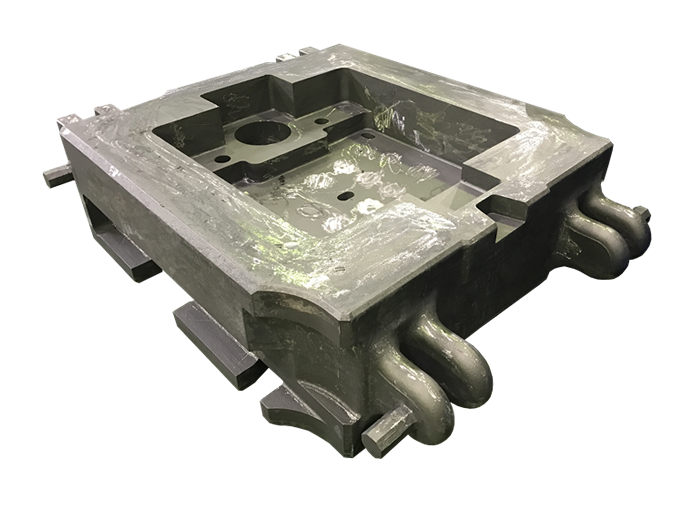

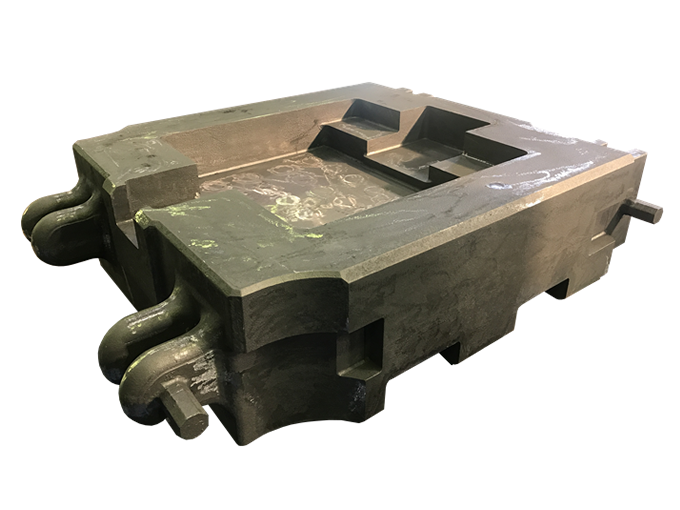

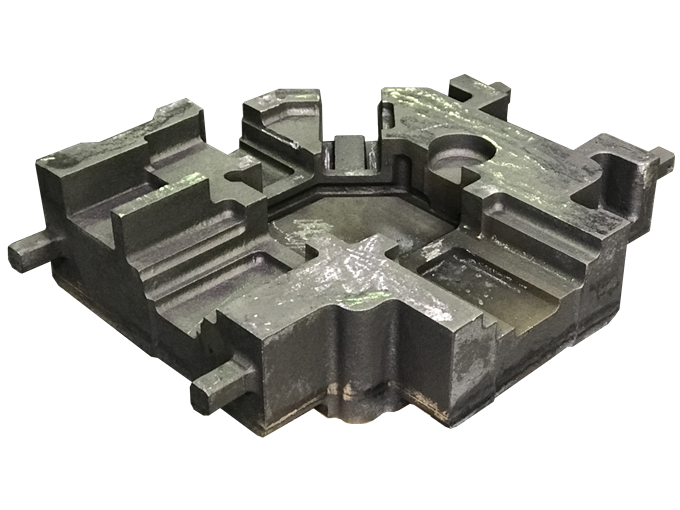

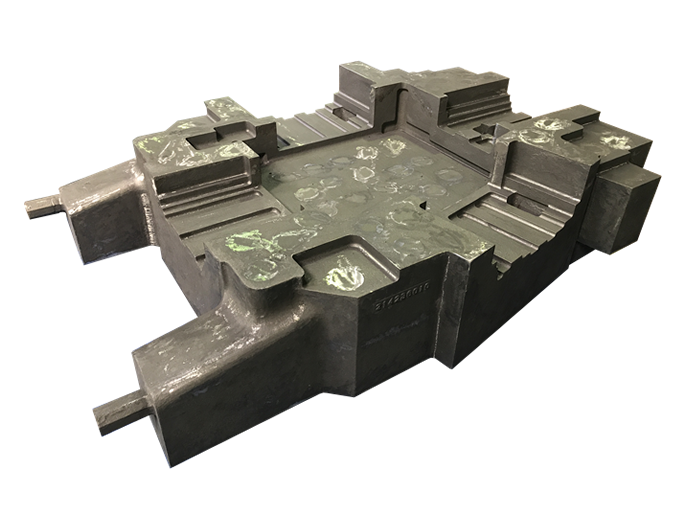

| 製品名： | 可動ホルダー |
| 材質： | TFD650HH |
| サイズ： | 2300×2300×700 |
| 重量： | 10000kg |

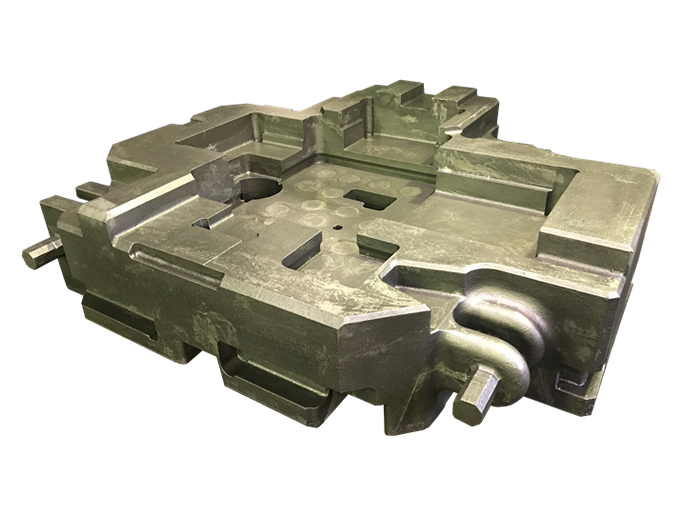

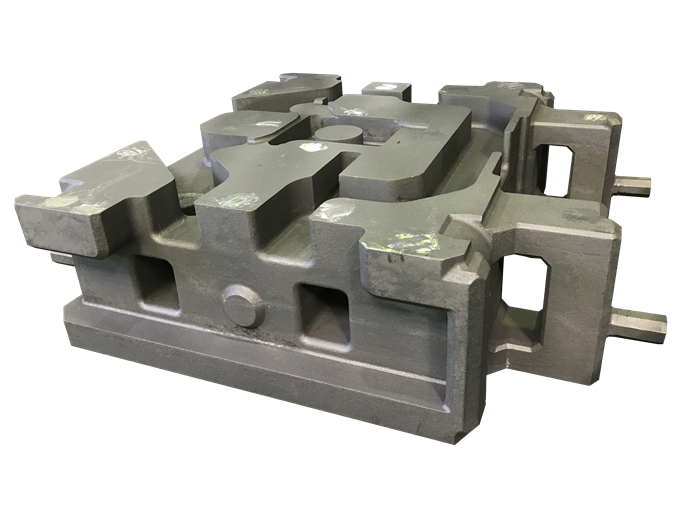

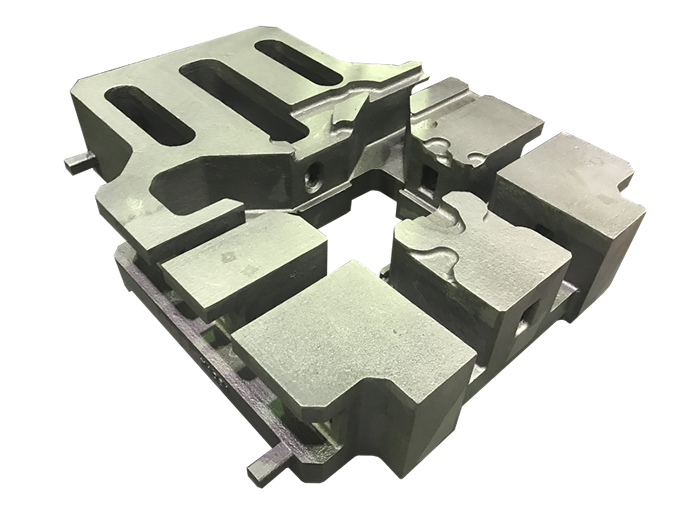

| 製品名： | 固定ホルダー |
| 材質： | TFD650HH |
| サイズ： | 1900×1900×700 |
| 重量： | 9000kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD650HH |
| サイズ： | 1800×1800×800 |
| 重量： | 8500kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD650HH |
| サイズ： | 1600×1500×400 |
| 重量： | 3800kg |
TFD600（ダイカストホルダー専用材質）開発素材 詳細はこちら >
仕様
引張り強さ(Mpa)≧600、耐力(Mpa)≧360、伸び(％)≧10、硬度(HB)180～260 、ヤング率(Gpa)160～180
特徴
・伸び・耐力を極限まで高めることで鋼クラスの高い剛性を実現

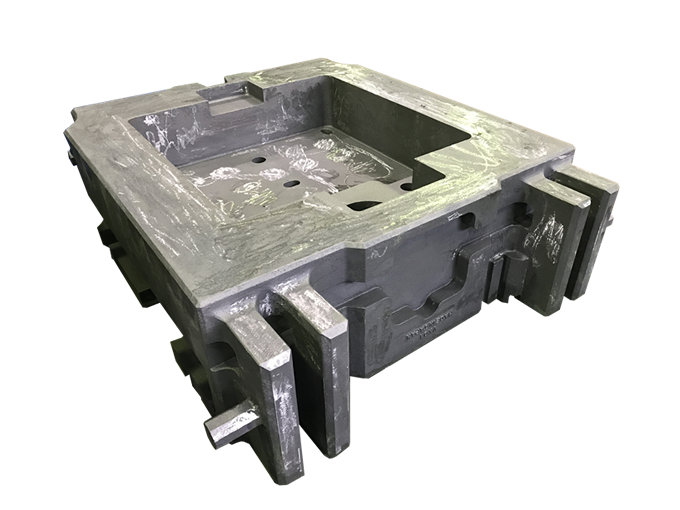

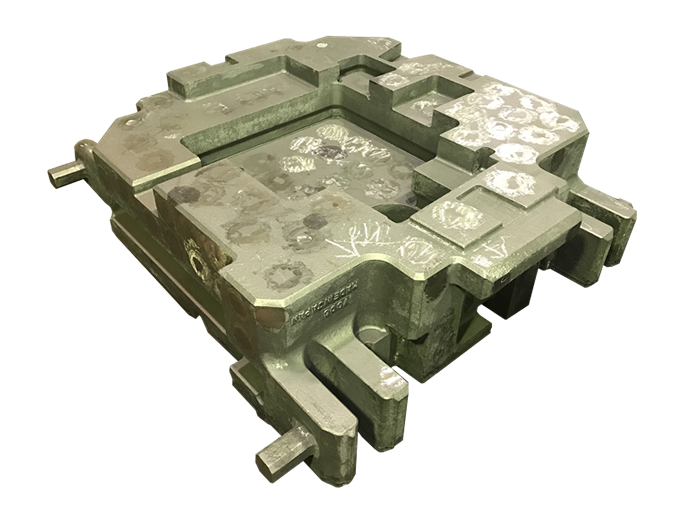

| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 2700×2300×750 |
| 重量： | 9000kg |

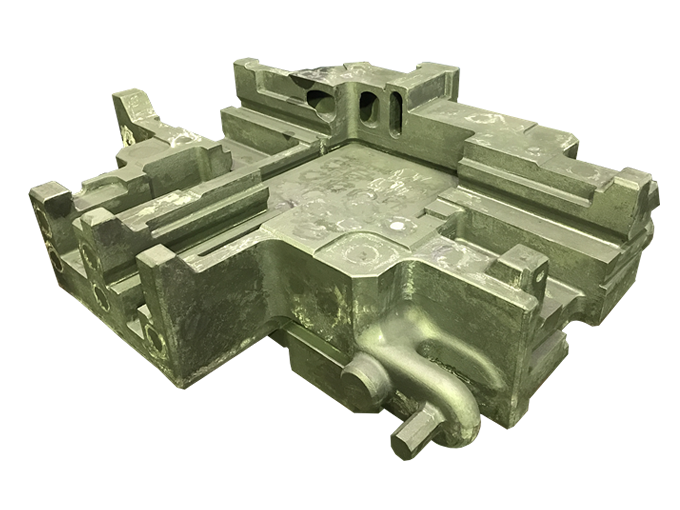

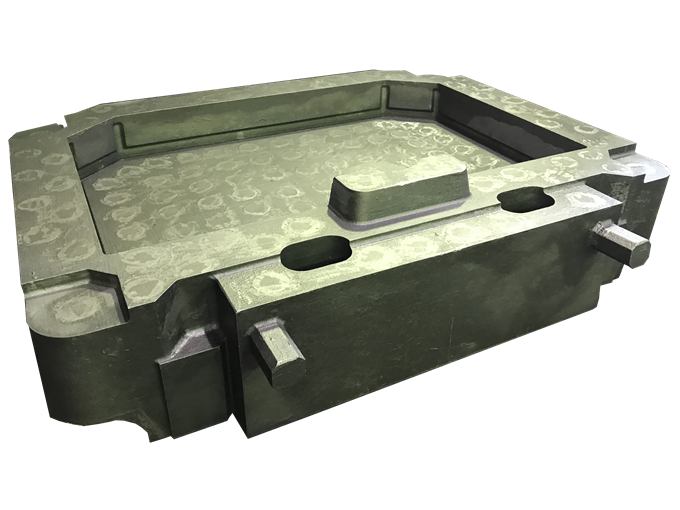

| 製品名： | 固定ホルダー |
| 材質： | TFD600 |
| サイズ： | 2100×1800×600 |
| 重量： | 8500kg |

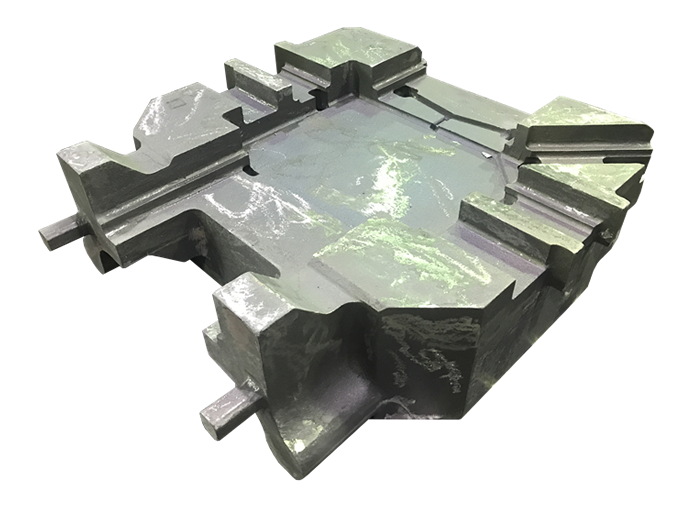

| 製品名： | 固定ホルダー |
| 材質： | TFD600 |
| サイズ： | 2100×1800×600 |
| 重量： | 8400kg |
| 製品名： | 固定ホルダー |
| 材質： | TFD600 |
| サイズ： | 2100×1500×600 |
| 重量： | 7200kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 2100×1500×500 |
| 重量： | 7100kg |
| 製品名： | 固定ホルダー |
| 材質： | TFD600 |
| サイズ： | 2100×1500×500 |
| 重量： | 7000kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 2100×1600×500 |
| 重量： | 7000kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 2500×2000×600 |
| 重量： | 6400kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 2000×1800×600 |
| 重量： | 6000kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 2000×1800×600 |
| 重量： | 6000kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 1800×1600×500 |
| 重量： | 4800kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 1600×1400×350 |
| 重量： | 4500kg |
| 製品名： | 固定ホルダー |
| 材質： | TFD600 |
| サイズ： | 1500×1500×500 |
| 重量： | 4000kg |
| 製品名： | 可動ホルダー |
| 材質： | TFD600 |
| サイズ： | 1100×1000×350 |
| 重量： | 2000kg |
FCD（ダクタイル鋳鉄・球状黒鉛鋳鉄・ノデュラー鋳鉄）

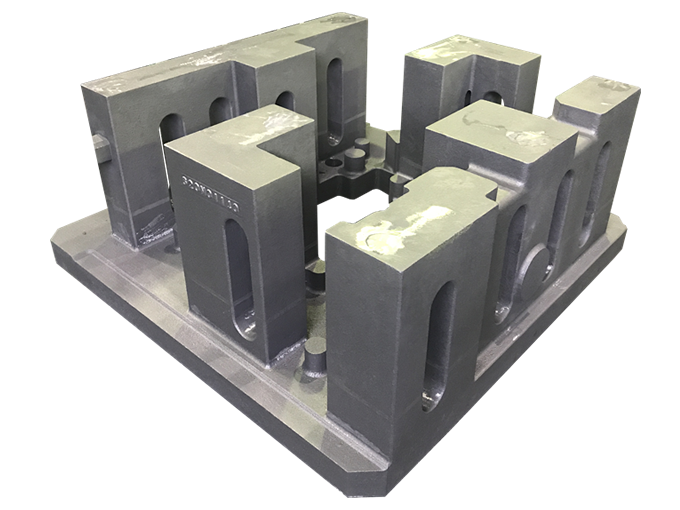

| 製品名： | エジェクターボックス |
| 材質： | FCD600 |
| サイズ： | 1700×1600×500 |
| 重量： | 5000kg |
| 製品名： | 固定ホルダー |
| 材質： | FCD600 |
| サイズ： | 1000×1000×400 |
| 重量： | 1700kg |
| 製品名： | ダイベース |
| 材質： | FCD500 |
| サイズ： | 1800×1400×500 |
| 重量： | 4000kg |
| 製品名： | エジェクターボックス |
| 材質： | FCD550 |
| サイズ： | 1800×1400×400 |
| 重量： | 2800kg |
| 製品名： | 可動ホルダー |
| 材質： | FCD500 |
| サイズ： | 1200×1100×400 |
| 重量： | 2800kg |
| 製品名： | 可動ホルダー |
| 材質： | FCD500 |
| サイズ： | 1400×1200×400 |
| 重量： | 2600kg |
| 製品名： | 可動ホルダー |
| 材質： | FCD550 |
| サイズ： | 1250×1200×350 |
| 重量： | 2500kg |
| 製品名： | 固定ホルダー |
| 材質： | FCD500 |
| サイズ： | 1200×1200×300 |
| 重量： | 1800kg |
| 製品名： | 固定ホルダー |
| 材質： | FCD500 |
| サイズ： | 1400×1200×300 |
| 重量： | 1800kg |
| 製品名： | ダイベース |
| 材質： | FCD500 |
| サイズ： | 1700×1200×300 |
| 重量： | 1400kg |
| 製品名： | 固定ホルダー |
| 材質： | FCD500 |
| サイズ： | 1200×1000×300 |
| 重量： | 1200kg |
| 製品名： | ダイベース |
| 材質： | FCD500 |
| サイズ： | 900×750×250 |
| 重量： | 550kg |
| 製品名： | ダイベース |
| 材質： | FCD500 |
| サイズ： | 450×300×250 |
| 重量： | 100kg |
| 製品名： | エジェクターボックス |
| 材質： | FC250 |
| サイズ： | 1500×1350×600 |
| 重量： | 2600kg |
